案例 | 成丰线缆助力中国历史研究院

佚名　2021-12-13

中国历史研究院坐落在首都北京国家体育场鸟巢北侧，国家会议中心东侧，中国历史研究院原建筑名为中国国学中心，总建筑面积约10.5万平方米，改造面积约7.8万平方米。古意盎然的楼宇上，一个硕大的篆书“史”字悬挂其间，古朴而厚重。

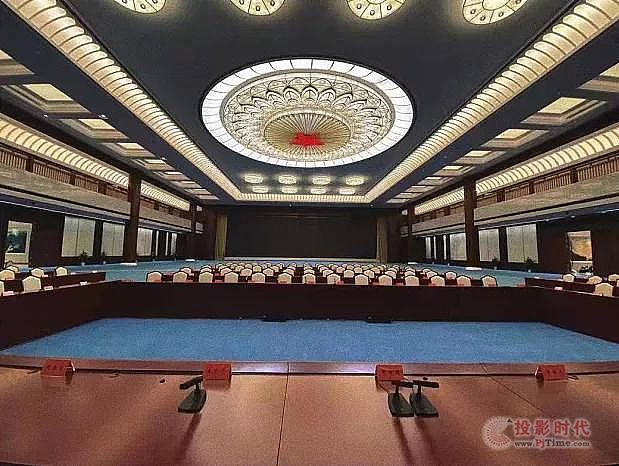

该院成立于2019年1月3日，是中国历史珍籍存放保护单位、国家一级博物馆、国家领导人国际文化交流学术会议指定场所。其院内的光启剧场作为历史研究院的会议、演出、讲座的主要场所，承担着对历史研究、国学文化演出、传播历史文化的重要作用。

主流线在现场

其中主要运用了“主流线”品牌：

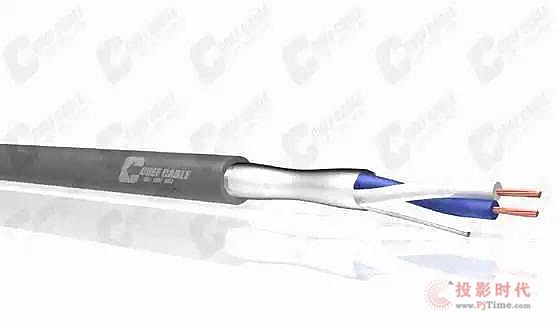

圆形音频安装线缆

适合穿管，流动使用，软线。采用优质高纯度(OFC)无氧铜丝绞合，特别配方聚氯乙烯绝缘，多芯对绞加覆盖率为100%的铝箔屏蔽，护套采用特别配方灰色聚氯乙烯材料，护套为圆形。

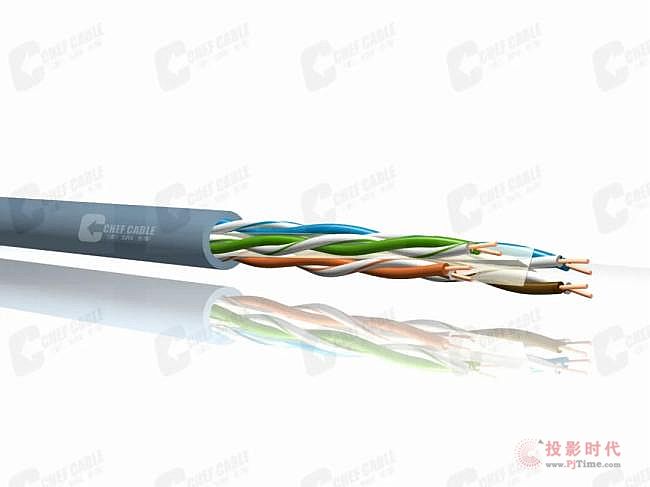

六类非屏蔽网络线

CAT6 UTP 4P 23AWG PVC，固定布线使用，满足标准YD/T1019-2001和TIA/EIA568。

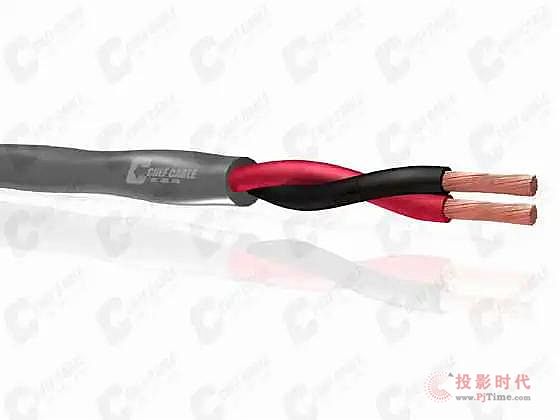

护套绞形扬声器线缆

固定安装使用，采用优质高纯度(OFC)无氧铜丝绞合，单丝直径为0.20mm;特别配方聚氯乙烯绝缘，护套采用灰色特别配方聚氯乙烯材料，护套为绞形，性价比高，护套材料有普通材料、阻燃材料可选择

SC1VFCH7 50-5-1 50Ω同轴线

长距离无线话筒发射馈线，采用优质高纯度(OFC)无氧铜丝，特别配方低介电常数高发泡聚乙烯绝缘，屏蔽采用双层屏蔽，铝箔加95%镀锡铜丝编织屏，护套采用特别配方聚氯乙烯材料，护套为黑色，具有良好的传输和较长传输距离，可传输80米。

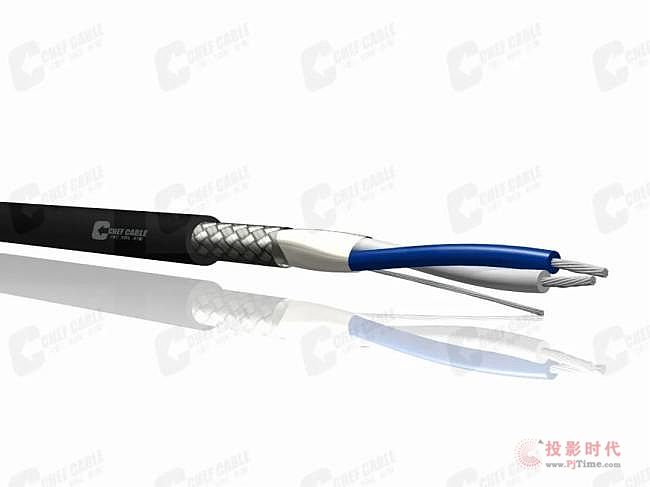

DMX512控制线缆

传输DMX512灯光信号，特性阻抗120Ω，采用优质高纯度(OFC)无氧镀锡铜丝绞合;特别配方聚乙烯绝缘，2芯对绞，铝箔加覆盖率为95%的镀锡铜丝编织双层屏蔽，护套采用特别配方聚氯乙烯材料，常规护套为黑色。

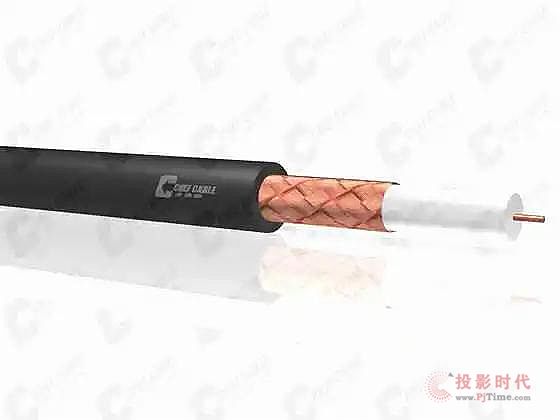

SC1EYCP 50-5-1（95%）

话筒背包机发射馈线，采用优质高纯度(OFC)无氧铜丝，特别配方聚乙烯绝缘，覆盖率为95%的黄铜丝编织屏蔽，护套采用特别配方弹性聚氯乙烯材料，护套为黑色，线缆整体圆整。

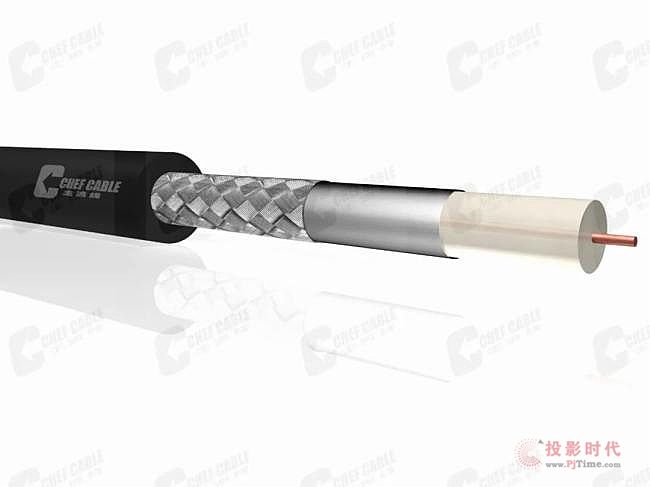

DSC1VFCH7 75-5-1 数字视频线缆

传输SDI和HD-SDI数字视频信号，采用优质高纯度(OFC)无氧单芯铜丝;特别配方高发泡低介电常数聚乙烯绝缘，铝箔加覆盖率为95%的镀锡铜丝编织双层屏蔽，护套采用特别配方聚氯乙烯材料，护套为黑色，衰减小，实现SDI信号的良好传输，HD-SDI信号可传输110米，SDI信号可传输290米。12G-SDI信号可传输50米，传输12G-SDI时BNC头建议使用优曲克NBNC75BTUP11X。
